主要用途

　　鑄鐵鑲銅閘門適用于給水、排水、環保、水利、灌溉、水電等水工構筑物的取水口、水池、水槽、飲水渠和集水井水內，用以通斷水流、切換流道或起調節水位的作用。

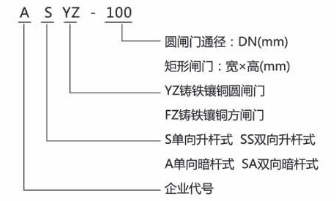

型號編制說明

主要特點

　　門體、門框等由灰鑄鐵（或球墨鑄鐵）精鑄而成，結構強度高，耐腐蝕性好，承壓能力大（正向承壓：0.1MPa）。
　　密封面采用青銅精密加工，密封性好，滲水量小。正向：不大于0.72L/m.min；反向：1.25 L/m.min。
　　品種齊全，使用范圍廣，安裝調整方便。

安裝形式

　　靠璧式：土建預留孔比閘門通徑略大，推薦用于Ф200-Ф1200，□300-□1000之間單向閘門的安裝。
　　附璧式：土建預留孔與閘門通徑相同，適用于所有規格的單向及雙向閘門的安裝，Ф1200和□1000以上規格推薦使用此種安裝方式。
　　法蘭式：適用于所有規格單向及雙向圓閘門的安裝，法蘭標準：JB/T81-94，PN0.25Mpa。當穿墻管為鋼管時，需與閘門法蘭配置一只鋼法蘭，安裝時兩法蘭裝配后與穿墻管焊接。
　　下開式：適用于上開時無空間的場合，只適用于單向閘門的安裝。
　　平底式：適用于泥沙量較大，特別有塊狀物容易在閘門造成堵塞的場合。
　　自撐式：無需指定啟閉機的型號，僅需注明手動或電動即可；適用于渠道安裝。上部無密封要求或上部無法設定啟閉機平臺的場合，也可做成平底式。

軸套架布置說明

　　軸套架的安裝必須以閘門能全開為原則，C與C’，應符合下列要求：1.5DN+300≤C≤60d
　　DN+500≤C’≤60d
　　其中:DN-圓閘門通徑或方閘門洞口高度
　　d-絲桿直徑

訂貨須知

　　1、 訂貨時請注明型號、規格、安裝方式和閘門中心至操作平臺H值。
　　2、 本公司系列閘門正向承壓水頭≤10m，超過此水頭時，需特殊訂貨；當閘門兩面均承受水壓且反向水頭大于3m時，請選用雙向閘門，其安裝方式必須采用附壁式，預埋件與單向閘門相同，但G小于120的應按120取。
　　3、 閘門門體及門框材質一般用灰鑄鐵制造，若需要球墨鑄鐵閘門，訂貨時請注明。
　　4、 地腳螺栓由用戶自備，需配套供應，訂貨時請注明。
　　5、 非標規格的閘門，我公司可按要求訂做。
