結構及適用范圍

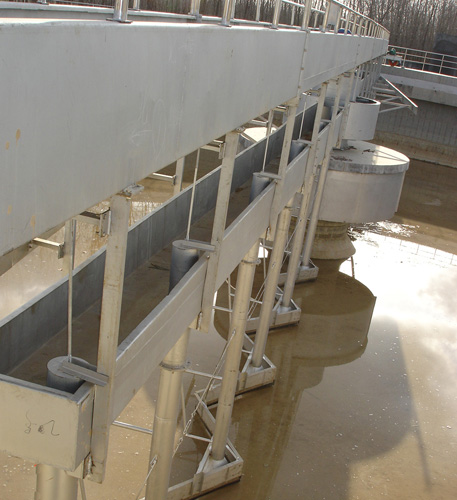

　　DZX型單周邊傳動吸泥機主要由驅動裝置、工作橋、中心支座、浮渣斗、撇渣板、穩流筒、吸泥管、集泥槽、電控系統等部件組成。該設備廣泛適用于有中心支墩的中小池徑的幅流式沉淀池的排泥除渣。

工作原理

　　DZX型單周邊傳動吸泥機在動力裝置的驅動下，驅動撇渣板及吸泥管路系統沿池周轉，利用虹吸方法將池底沉淀的污泥吸至中心集泥缸管路系統，采用靜壓排泥原理將污泥排出池外，同時將浮渣撇至浮渣斗。

性能特點

　　1、工作橋材質除了用碳鋼制作外，還可采用不銹鋼材質，結構新穎獨特，外形美觀、迎風阻力小、抗扭。
　　2、傳動裝置進行了優化設計、效率高、可按照用戶要求配進口減速機或軸裝式減速機。
　　3、設有浮渣刮集排除裝置和過載保護裝置。

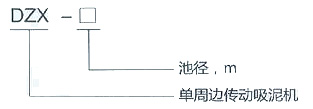

型號說明

說明

　　1、池深H1和池徑D為刮泥機運行所要求的凈尺寸。施工時視施工方法、尺寸精度保證措施，可留有余量，待設備安裝后，再進行找平。
　　2、所有預埋螺栓及預留孔的位置誤差不得超過20mm；所有預埋螺栓、預埋鐵必須刷瀝青漆防腐。
　　3、出水堰槽、出水口、浮渣排除管方位及形式，可根據水處理工藝要求作適當變更。
　　4、預埋螺栓外露部分為全螺紋。
　　5、訂貨時應注明主體設備材質，應提供溢流堰板，擋渣板，排渣斗配套件的需要情況。
